恒压、叠压变频供水设备
一、调速恒压、叠压变频供水方式
基于变频器、PID调节器、信号转换及恒压供水控制的工作原理及软硬件设计,该系统在低成本基础上实现了较高的控制精度,延长了水泵电动机的使用寿命,非常适合我国国内市场需求,并具有极其重要的节水节能绿色环保意义和非常广泛的市场应用价值。非常适用于超高楼层、大流量用水系统。
二、调速恒压、叠压变频供水原理

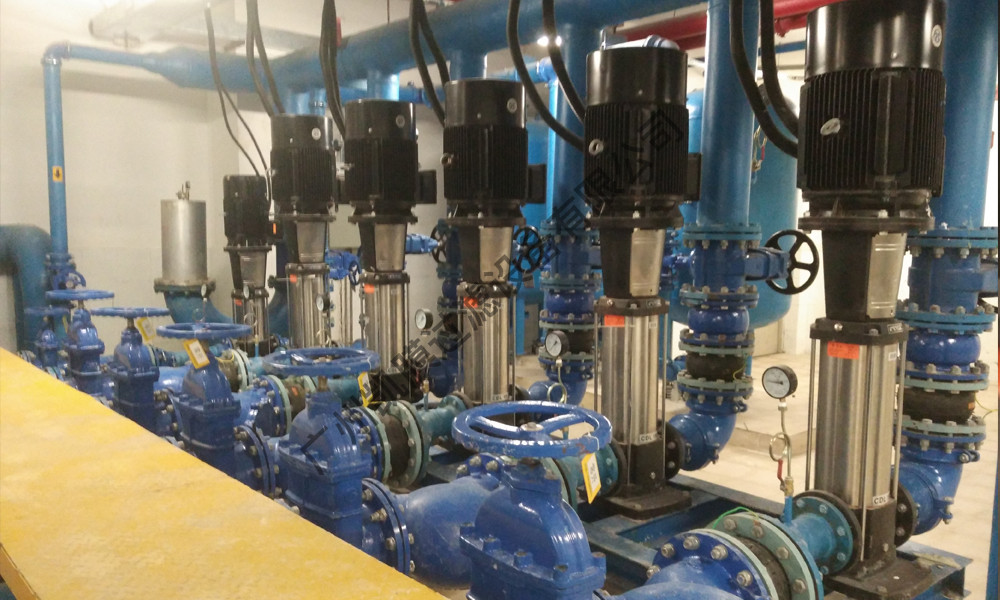

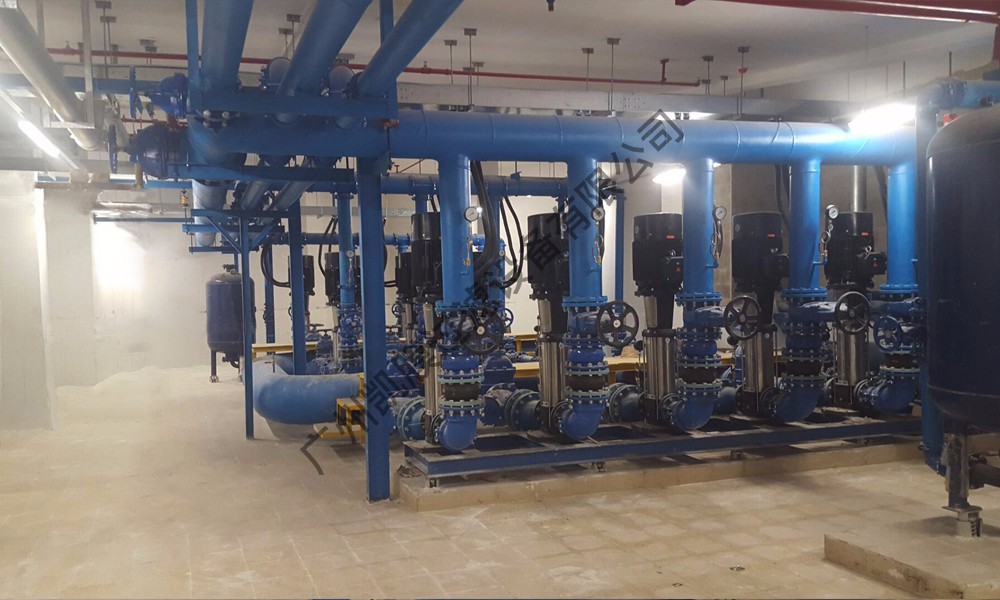

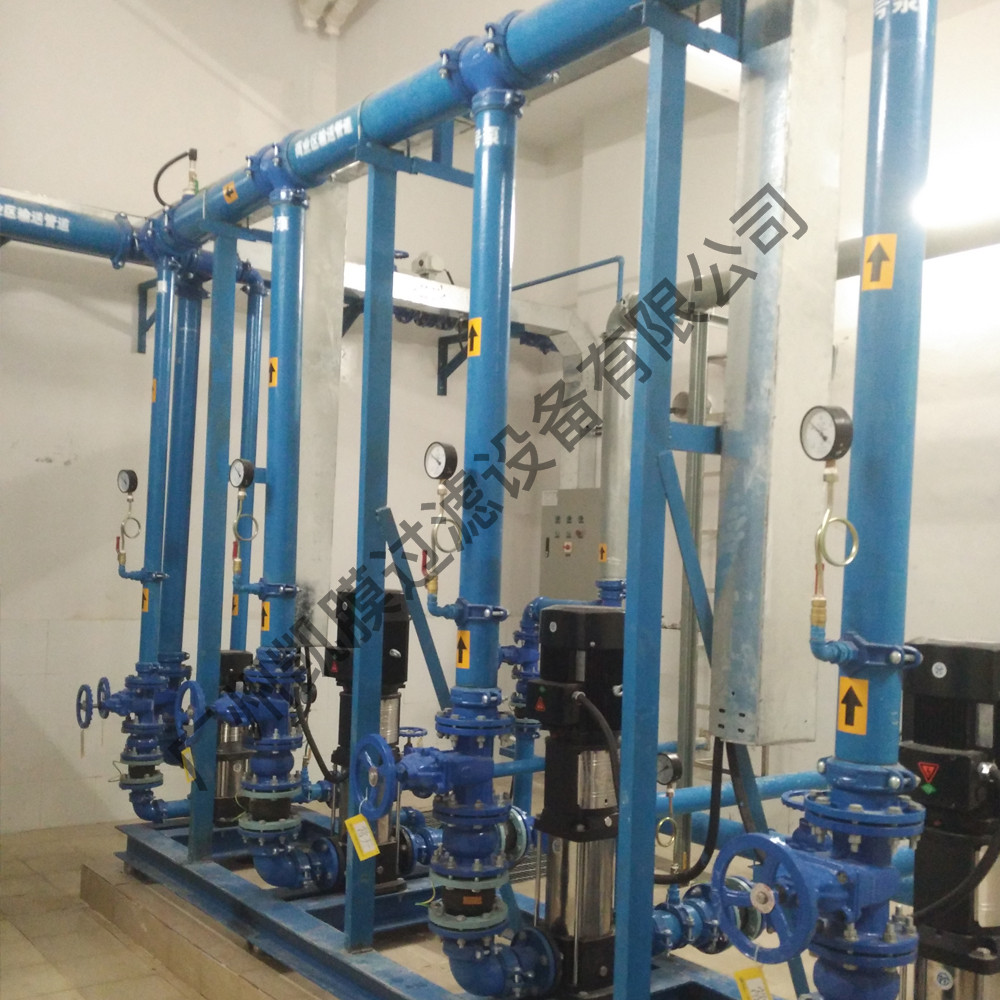

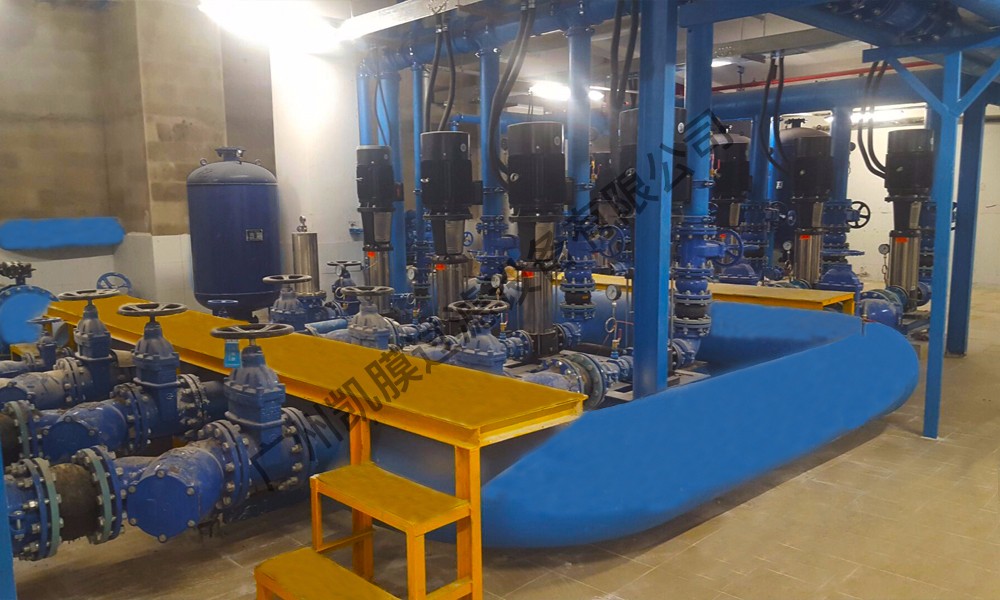

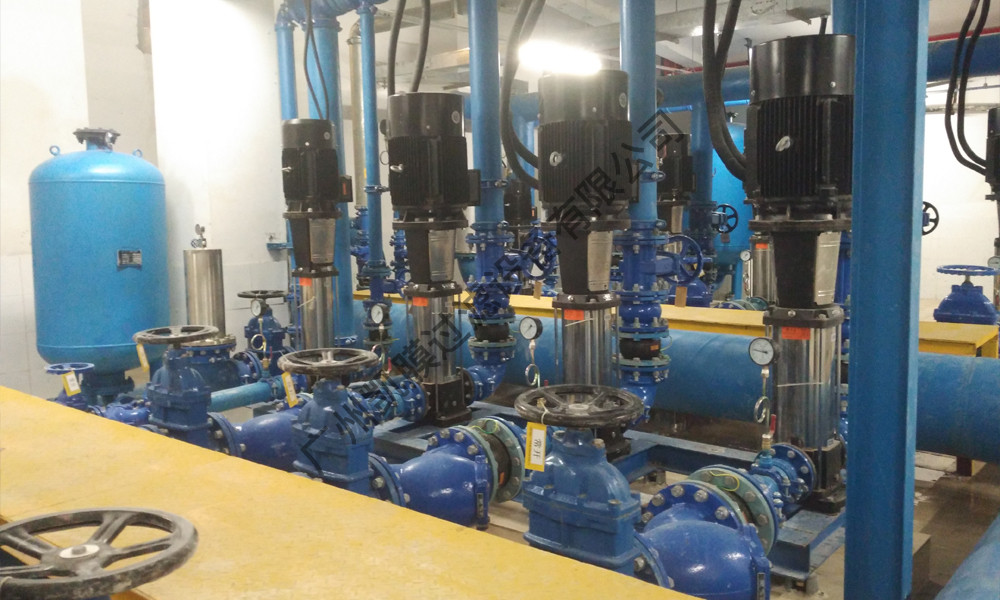

全自动变频调速供水设备是应用先进的现代控制理论,结合可编程控制技术、变频控制技术、电机泵组控制技术的新型机电一体化供水装置。该设备通过安装在水泵出水总管上的远传压力表(内为一滑动电阻),将出口压力转换成0-5V电压信号,经A/D转换模块将模拟电压信号转换成数字量并送入可编程序控制器,经可编程内部PID运算,得出调节参量并将该参量送入D/A转换模块,经数摸转换后将得出模拟量传送变频器,进而控制其输出频率的变化。设备采用多泵并联的供水方式,用户用水量的大小决定了投入运行的水泵的数量,当用水量较小时,单台泵变频工作,当用水量增加,水泵运行频率随之增加,如达到水泵额定输出功率仍无法满足用户供水要求时,该泵自动转换成工频运行状态,并变频启动下一台水泵。反之,当用水量减少,则降低水泵运行频率直至设定下限运行频率,如供水量仍大于用水量,则自动停止工频运行泵同时变频泵转速增加。当用水量降至某一程度时(如夜间用水很少时),变频主泵停止工作,改由辅泵及小型气压罐供水。
三、调速恒压、叠压变频供水功能
※ 采用先进的供水专用变频器
※ 全中文人机界面,操作简单
※ RS485远程通讯
※ 水泵过载、过流保护
※ 全部进口低压电器集成,运行更安全可靠
※ 优化的控制软件更利于系统节能运行
※ 压力控制精度5‰,压力频率全数字显示
※ 适用于各种泵站,体积小,安装调试方便
※ 故障水泵自动切除运行系统,系统故障自诊断
※ 供水压力过压、欠压保护,一次水高、低水位报警

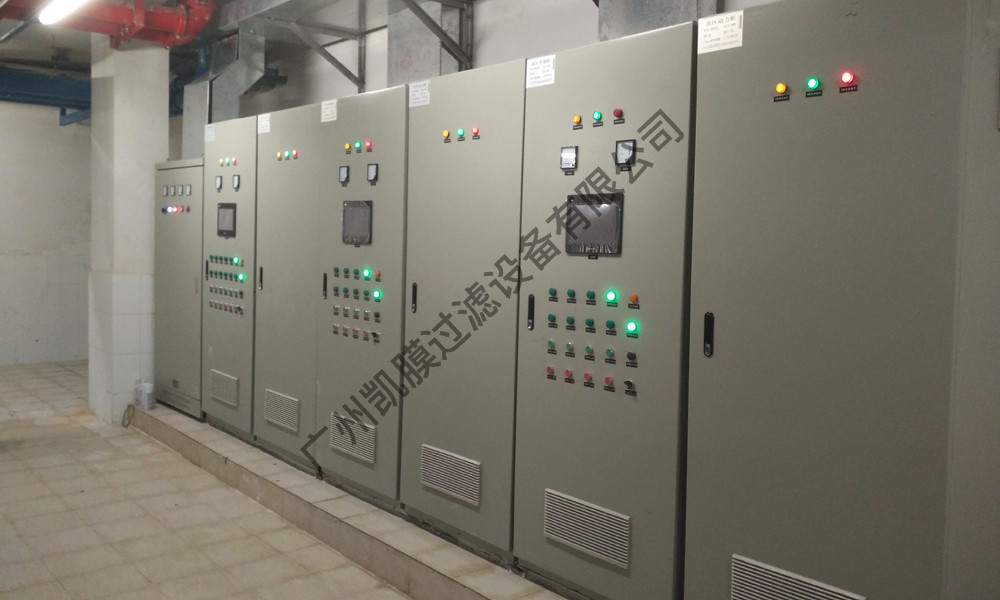

变频恒压供水控制器采用最新微电脑设计处理器设计制造配备液晶中文显示,参数显示、设定一目了然,故障时弹出供货商公司名称及2个服务电话(可按要求设置),多达75个功能参数项、9种应用宏选择,能满足五台以下的所有运行程序。
三、调速恒压、叠压变频供水功能特点
1.外部接线简单:用户只需通过菜单设置,即可使控制器适用于不同的供水控制系统;无需改变外部接线。
2.可靠性:由于控制器已将各种功能模块集成于内部,外部配件少,、进一步降低了整个系统出现故障的机会。
3.调试简单方便:丰富而完美的汉字提示。使一般的操作人员无需经过复杂的培训,也能对各种操作应用自如。
4.系统功能完善:与目前国内同类设备比较,本设备更显示出其独特的优点。在设备工作现场,工程人员可根据泵组的实际情况在显示下,随时改变各种控制参数,由于保证泵组处于最优化的运行状态。
5.控制精度高本控制程序中所有的模拟量均为数码处理。改良的PID数字控制系统能够避免一般PID死区(对水泵控制而言)所带来的控制误差,使系统的供水压力更加稳定。
6.睡眠功能的最新应用可使机组在每天的零流量的区域中自动启、停,间歇型的供水方式,使节电效果更佳。
7.控制功能先进控制系统可在汉字显示屏上明确显示其工频、变频、转换的运行工况。
8.维修简单方便独有的系统故障检测、明确的故障部位(中文)提示,使工程人员能够清楚地了解故障所在,帮助维修人员检查故障发生的部位和原因。
四、调速恒压、叠压变频供水选型参数
序号 | 型号 | 水量 m3/hr | 水压 MPa | 功率Kw.hr 380/220VAC | 水箱 立方 | 气压罐L | 进/出水口径mm | 占地面积 长×宽×高m | 水泵、电器 品牌 |
1 | KHG-10 | 10.0 | 0.2-1.2 | 0.75-4.0 | 2.0 | 300 | DN50/40 | 1.5×1.5×1.5 | 低压电器: 施耐德、ABB或西门子; PLC及变频器: Danfoss、三菱、ABB、西门子; 水泵: 格兰富(CR系列)、ITT(SV系列)、威乐、南方或其它指定品牌; 管件、阀门:304/316不锈钢产品 |
2 | KHG-20 | 20.0 | 0.2-1.2 | 1.1-5.5 | 5.0 | 500 | DN65/50 | 1.5×2.0×1.5 | |
3 | KHG-30 | 30.0 | 0.2-1.2 | 2.2-11.0 | 10.0 | 500 | DN80/65 | 2.0×2.0×1.5 | |
4 | KHG-40 | 40.0 | 0.2-1.2 | 3.0-11.0 | 12.0 | 800 | DN100/80 | 2.0×2.5×1.8 | |
5 | KHG-50 | 50.0 | 0.2-1.2 | 4.0-15.0 | 15.0 | 1000 | DN125/100 | 2.0×2.5×1.8 | |
6 | KHG-100 | 100.0 | 0.2-1.2 | 3.0-15.0 | 20.0 | 1500 | DN150/125 | 2.0×3.0×2.0 | |
7 | KHG-200 | 200.0 | 0.2-1.2 | 4.0-18.5 | 30.0 | 2000 | DN250/200 | 2.0×5.0×2.0 | |
8 | KHG-300 | 300.0 | 0.2-1.2 | 4.0-22.0 | 50.0 | 3000 | DN300/250 | 2.5×7.0×2.5 | |
9 | KHG-500 | 500.0 | 0.2-1.2 | 5.5-22.0 | 100.0 | 5000 | DN350/300 | 3.0×8.0×2.5 | |
10 | KHG-800 | 800.0 | 0.2-1.2 | 5.5-30.0 | 150.0 | 10000 | DN400/350 | 3.0×10.0×2.5 | |
11 | KHG-1000 | 1000.0 | 0.2-1.2 | 5.5-30.0 | 200.0 | 20000 | DN500/450 | 3.0×12.0×3.0 | |
12 | KHG-2000 | 2000.0 | 0.2-1.2 | 7.5-37.0 | 400.0 | 40000 | DN800/600 | 3.0×25.0×3.0 | |
13 | KWG-5000 | 5000.0 | 0.2-1.2 | 11.0-45 | 600.0 | 80000 | D1.2/1.0m | 3.0×50.0×3.0 |
