无负压变频供水设备

无负压变频供水设备


一、无负压变频供水方式

传统的供水方式采用低位零压蓄水,二次变频上行供水或高位储水池下行供水,造成大量的电力能源浪费。无负压供水设备充分利用自来水市政管网压力,采用密闭连续接力增压供水方式,节能效果好,没有水质的二次污染,是变频恒压供水设备的发展与延伸。同时,利用市政管网压力直接叠压供水,减少二次加压电耗,实现节能降耗,且还具有全封闭、无污染、占地量小、安装快捷、运行可靠、维护方便等诸多优点,非常适用于10层楼以下、日供水量小于100方单体生活供水单元。


无负压变频供水设备


二、无负压变频供水原理

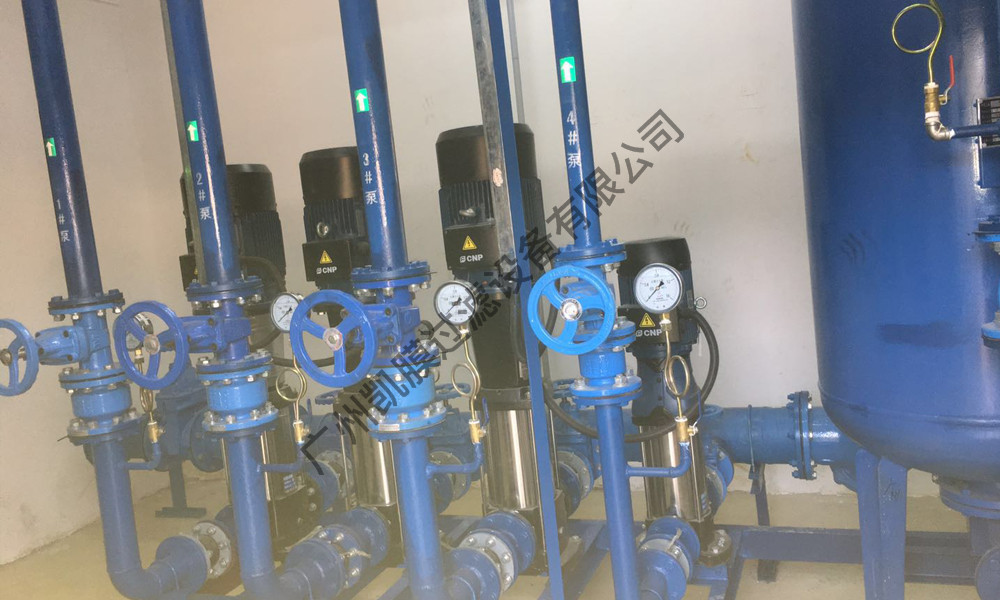

凯膜过滤无负压变频供水设备接驳至自来水供水管网,自来水进入稳流罐,罐内空气从真空消除器排出,待水充满后,真空消除器自动关闭。用水低峰时,自来水管网压力能够满足用水要求时,系统由旁通止回阀向用水管网直接供水,供水系统处于休眠状态;用水高峰时,自来水管网压力不能满足用水要求时,系统压力信号由远传压力表反馈给变频控制器解除休眠状态,平滑启动水泵运行,并根据用水量的大小自动调节水泵转速恒压供水,若运转水泵达到工频转速时,则启动另一台或多台水泵变频运转,反之减少供水泵数量,调节频率至最低频率时系统进入休眠零耗电状态。

水泵供水时,当自来水管网的水量大于水泵流量,系统保持正常供水;用水高峰时,当自来水管网水量小于小泵流量,稳流罐内的水作为补充水源仍然能正常供水。同时,空气由真空消除器进入稳流罐,罐内真空遭到破坏,确保了自来水管网不产生负压,用水高峰过后,系统又恢复到正常供水状态。如遇自来水管网停水,稳流罐液位探测器对超低保护液位联锁保护,低水位信号反馈给PLC控制器,供系统自动停止运行,恢复供水后稳流罐液位高位自动解锁。当夜间小流量供水且自来水管网压力不能满足用水要求时,系统气压储罐释放贮存空气能转变水势能向上供水,避免水泵频繁启动。


无负压变频供水设备


三、无负压变频供水特点

1. 无污染:没有大容量水池或水箱,自来水全严密封闭形式运行,光洁无死角负压罐没有二次污染。

2. 投资低:节药大容量水池或水箱投资,减少水池或水箱清洗、消毒次数及水量,降低50%以上的建设费和后期保洁保护费。

 3. 占地少:取消大容量水池或水箱,设施占地空间不变。节药占地可用来做泊车位,增加收益。

 4. 节能好:充分利用自来水市政管网压力,自动调节补充差额给水压力,与二次供水相比节能20~80%。

 5. 稳定高效:设施全自动运行,配套过载、短路、过压、欠压、缺相、过流、短路、水源缺水等自动保护功能。在异常情况下能进行信号报警、自检、故障判断等。

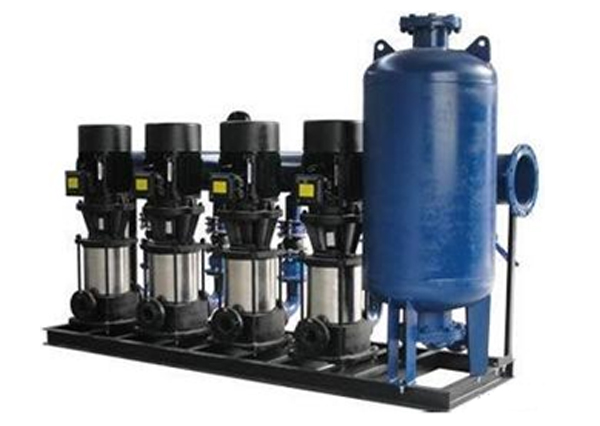

 6. 安装简单方便:整套设备包括供水控制柜、无负压稳流罐和水泵机组三部分,安装非常简单方便。

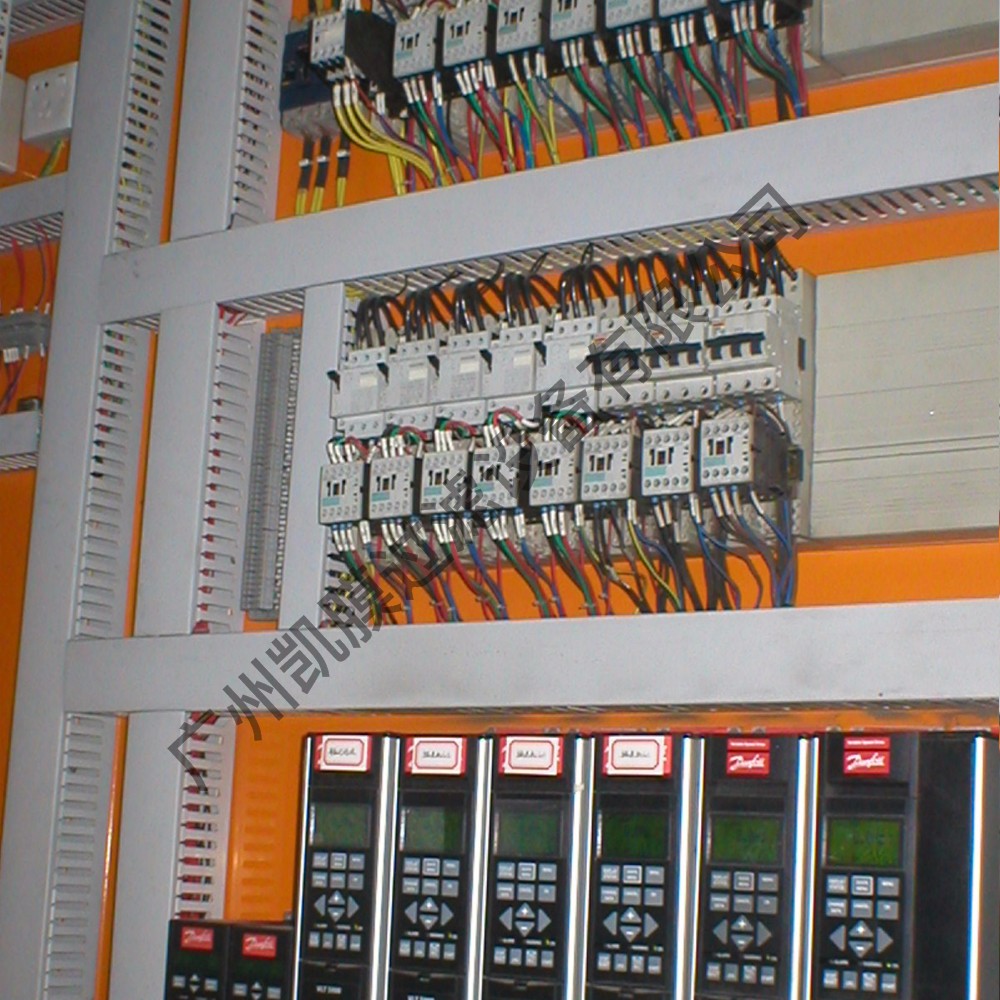

 7. 管理便捷:该设备由全自动智能化控制器控制,自行根据用户的用水量和管网的自来水压力进行调节,实行无人值守。并且采用人机界面(文本、数字)显示,使客户更加直观的看到设备的运行状况。

四、无负压变频供水设备选型

序号

型号

水量

m3/hr

水压

MPa

功率Kw.hr

380/220VAC

负压罐

φ×Lmm

气压罐L

进/出水口径mm

占地面积     ×宽×高m

水泵、电器

品牌

1

KWG-05

5.0

0.2-1.2

0.75-4.0

600*800

100

DN40/25

1.5×1.5×1.5

低压电器:

施耐德、ABB或西门子;

PLC及变频器:

Danfoss、三菱、ABB、西门子;

水泵:

格兰富(CR系列)、ITT(SV系列)、威乐、南方或其它指定品牌;

管件、阀门:304/316不锈钢产品

2

KWG-10

10.0

0.2-1.2

1.1-5.5

600*1000

200

DN40/32

1.5×1.8×1.8

3

KWG-15

15.0

0.2-1.2

2.2-11.0

800*800

300

DN50/40

1.8×2.0×1.8

4

KWG-20

20.0

0.2-1.2

3.0-11.0

800*1000

400

DN50/40

1.8×2.2×1.8

5

KWG-25

25.0

0.2-1.2

4.0-15.0

1000*1000

500

DN65/50

2.0×2.2×2.0

6

KWG-30

30.0

0.2-1.2

3.0-15.0

1000*1200

600

DN80/65

2.0×2.4×2.0

7

KWG-35

35.0

0.2-1.2

4.0-18.5

1000*1500

700

DN80/65

2.0×2.6×2.0

8

KWG-40

40.0

0.2-1.2

4.0-22.0

1200*1500

800

DN100/80

2.2×2.6×2.0

9

KWG-45

45.0

0.2-1.2

5.5-22.0

1400*1500

900

DN100/80

2.4×2.6×2.2

10

KWG-50

50.0

0.2-1.2

5.5-30.0

1500*2000

1000

DN125/100

2.5×3.0×2.2

11

KWG-60

60.0

0.2-1.2

5.5-30.0

1600*2200

1200

DN125/100

2.5×3.2×2.2

12

KWG-70

70.0

0.2-1.2

7.5-37.0

1600*2200

1400

DN150/125

2.5×3.2×2.2

13

KWG-80

80.0

0.2-1.2

11.0-45

1800*2500

1600

DN150/125

2.8×3.5×2.5

14

KWG-90

90.0

0.2-1.2

11.0-45.0

1800*2500

1800

DN200/150

2.8×3.5×2.5

15

KWG-100

100.0

0.2-1.2

11.0-45.0

1800*2500

2000

DN200/150

2.8×3.5×2.5
